Создаем свой элемент Fritzing — часть 2

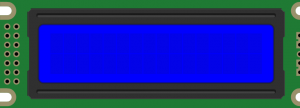

wh1602D_title

Сегодня мы завершим создание собственного компонента Fritzing, на примере 16×2 LCD-дисплея Winstar WH1602D, которое начали в предыдущей публикации.

В прошлый раз мы создали внешний вид элемента для его отображения на макетной плате, используя графический редактор Inkscape, сопоставили номера выводов с их изображением на макете. Теперь очередь за изображением принципиальной схемы LCD-дисплея.



Принципиальная схема

Возвращаемся в используемый графический редактор (это может быть Adobe Illustrator, Inkscape, или же любой другой, который вы предпочитаете). Открываем скачанный в прошлый раз файл шаблона SchematicViewGraphic_Template.svg.

template_sch

При редактировании схемы собственного элемента нужно убедиться, что показан каждый контактный разъем. Имена контактов можно установить в соответствии с datasheet компонента. Убедитесь, что пространство между границей корпуса компонента и внешним краем выводов составляет 0.1". Для того, чтобы проще выдержать эту величину, в шаблоне имеется красный квадратик соответствующего размера. После того, как редактирование компонента завершено, не забудьте удалить этот вспомогательный красный квадрат.

После редактирования у меня получилось примерно такое изображение

WH1602_schematic

Сохраняем файл SVG под новым именем. Лучше следовать соглашению об именах файлов, о котором я упоминал в прошлый раз, для того чтобы не перепутать этот макет с другими SVG-файлами, которые мы создаем для своего компонента Fritzing.

Скачать готовый файл принципиальной схемы LCD-дисплея Winstar WH1602D.

Переходим во Fritzing и открываем сохраненный нами в прошлый раз файл SVG с видом элемента для макетной платы. Затем переключаемся на вкладку Принципиальная схема. Fritzing автоматически создал принципиальную схему LCD-экрана, мы поменяем этот макет на только что созданный. Выбираем Файл → Load image for view... и находим наш SVG-файл с изображением дисплея, которое будет использоваться в принципиальных схемах, создаваемых нами устройств.

Editor_part_schematic

Если все сделано правильно, мы удивим уже свой макет во Fritzing (New) Parts Editor.

own_part_sch

Справа, в панели Соединения уже отображены имена выводов. Когда вы вносите изменения в имя контакта (Name) или описание, неважно вид это Макетная плата, Принципиальная схема, Печатная плата, или Соединения, Parts Editor автоматически изменит имя вывода и  его описание для других представлений. Кроме того, тип разъема («папа», «мама», или площадка) все равно будет тем же самым.

Так же, как мы делали это в представлении Макетная плата, нам все равно нужно будет выбрать изображение на макете для каждого контакта. Нажмите на кнопку Select graphic​​, рядом с названием вывода и щелкните на соответствующий ему пин на макете. Для представления Печатная плата, может потребоваться изменить точку привязки (Terminal point), так что соединительные провода будут подключаться в самой дальней точке.

Самый простой способ сделать это, щелкнуть мышкой на графическом изображение вывода, и изменить Terminal point в разделе Connector (в нашем случае указываем W).

Проделываем аналогичные действия для всех выводов.



Печатная плата

Возвращаемся в свой векторный редактор и рисуем габаритный контур платы, а также создаем площадки для меди. Особое внимание следует уделить точности позиционирования элементов на макете.

Контур должен быть белым, а площадки меди соответствовать цвету со следующими параметрами

Цвет слоя меди

Hex: F7BD13 RGB: 247 189 19

Сгруппированные контактные площадки называем copper0, сгруппированные линии контура silkscreen. Это важно!

rename_group

Сохраняем получившийся SVG-файл, который выглядит примерно так:

copper

Скачать файл с контактными площадками для LCD-экрана.

Далее возвращаемся в Part Editor, переключаемся на вкладку Печатная плата и аналогично тому, как мы это делали для представления Принципиальная схема, меняем автоматически сгенерированный Fritzing макет на свой SVG-файл с контактными площадками, выбрав Файл → Load image for view...

pcb

В итоге, мы должны увидеть следующую картинку:

own_pcb

Вновь, тем же самым способом, как и для представлений Макетная плата и Принципиальная схема сопоставляем выводы компонента с их графическими изображениями на макете, выбирая их в правой части в разделе Соединения.

Проделываем эту операцию для всех пинов нашего LCD-дисплея.


Иконка

Хорошей новостью является то, что для создания иконки нашего компонента во Fritzing нет необходимости создавать отдельный графический файл. Мы можем воспользоваться SVG-файлами, созданными для представлений Макетная плата, Печатная плата или Принципиальная схема — здесь уже на ваш выбор. Конечно, ничто не мешает создать отдельное графическое изображение для иконки компонента.

Я воспользуюсь своим изображением элемента, созданным для макетной платы. Для этого выполняем Файл → Reuse breadboard image (повторно использовать изображение макетной платы).

icon

В итоге, будем иметь такую иконку

new_icon

Metadata

На вкладке Metadata заносится важная информация о создаваемом элементе Fritzing. Переключаемся на эту вкладку и заполняем требуемые поля.

Title: наименование компонента

Date: Дата последнего обновления, по умолчанию устанавливается текущая дата. Fritzing не позволяет редактировать этот параметр.

Автор: Можете внести себя в скрижали истории как создателя собственного компонента Fritzing

Описание: Должно включать все что важно для данного элемента, например, рабочее напряжение питания.

Метка: Метка показывается на представлении Принципиальная схема и облегчает выбор компонента. Для LCD-дисплея Winstar WH1602D я изменил название метки на Part. Обозначение того факта, что это LCD-дисплей я уже создал на схеме компонента и особого смысла загромождать надписями схемы я не вижу.

URL: Можете занести сюда сайт производителя, для получения большей информации о созданном вами компоненте Fritzing

Family: Если ваш элемент, поставляется в различных цветах, корпусах, и т.д., то возможно, вы захотите, связать их в единое семейство. Например, если у вас есть выводной светодиод, который поставляется в различных цветах, все разные цвета одного и того же светодиода будут относится к одному семейству. В моем случае существуют различные модификации этого дисплея, поэтому, я объединил их в одно семейство.

Variant: При создании разновидности нового компонента убедитесь, что у вас стоит Variant 1. Если вы в будущем произведете какие-либо изменения, этот параметр изменится на Variant 2, если он относится к тому же семейству.

Свойства: Здесь можно разместить важные детали, такие как число блоков в корпусе, расстояние между выводами и т.д.

Метки (теги): Используйте теги, чтобы облегчить поиск и опишите свой компонент в нескольких ключевых словах.

metadata


Соединения

На вкладке Соединения возможно следующее:

  • изменить число коннекторов
  • установить тип вывода
  • установить тип вывода как штырьевой или SMD
  • изменить имя пина
  • добавить описание вывода

Изменять что-либо на вкладке Соединения не имеет особого смысла, так как мы уже заполнили всю информацию на других вкладках. Если же нужно сделать какие-либо окончательные изменения, то тогда это можно здесь сделать. Имейте в виду, если вы измените число выводов здесь, вам нужно будет вернуться и обновить представления Макетная плата, Принципиальная схема и Печатная плата.

Теперь можно сохранить результаты своей работы Файл → Сохранить.


Экспорт нового компонента

Самое время, чтобы проверить новый элемент в основном приложении Fritzing. Когда мы чуть ранее сохранили компонент во Fritzing (New) Parts Editor, он автоматически появляется в разделе My Parts на вкладке MINE в основном приложении Fritzing.

Перед тем как экспортировать новый компонент, нужно будет удостоверится, что каждое из представлений выглядит хорошо. Убедитесь, что вы находитесь в основном приложении Fritzing, а не во Fritzing (New) Parts Editor. Переходим на вкладку Макетная плата и в боковом меню Части, справа, убедитесь, что вы находитесь на закладке MINE. Вы должны увидеть ваш новый компонент. Перетащите элемент на макетную плату.

final

Дважды проверьте, что контакты названы правильно и выполняют соответствующие функции. Сделайте то же самое на вкладке Принципиальная схема и Печатная плата.

После того, как качество созданного компонента проверено, можно экспортировать созданный элемент. Щелкните правой кнопкой мыши на иконке компонента в окне My Parts и выберете Export Part....

export

На этом создание собственного компонента для 16×2 LCD-дисплея Winstar WH1602D в среде разработки Fritzing полностью завершено.

Скачать готовый элемент, как и множество других можно в моей библиотеке компонентов Fritzing.
